智能氣動存取樣系統針對煤樣傳輸、存取過程自動化、信息化、智能化的迫切需求而開發，可實現煤樣的多點全程氣動傳輸自動入柜，多點自動取出分發和全自動定時棄樣。自帶RFID芯片的專用煤樣瓶，滿足客戶6mm全水份樣、3mm存查樣、0.2mm化驗樣的智能存儲和氣動傳輸需求。

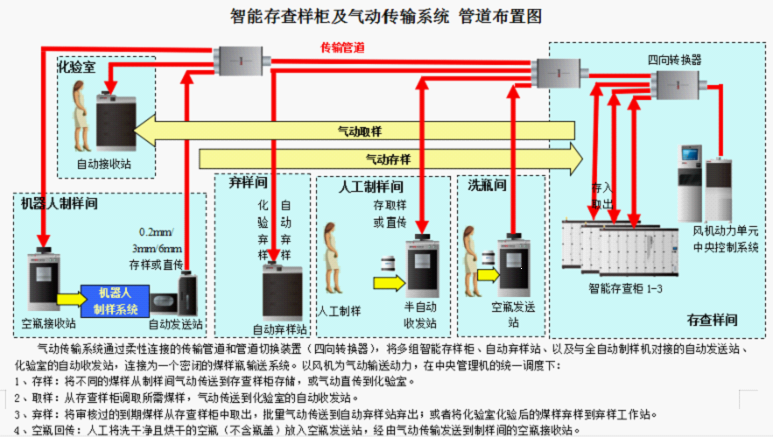

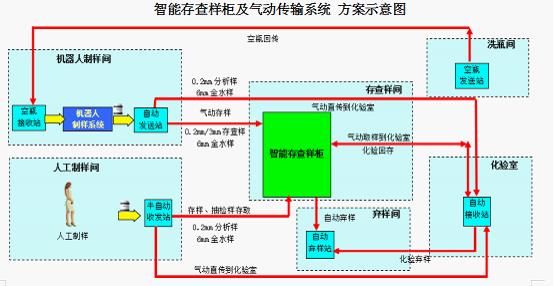

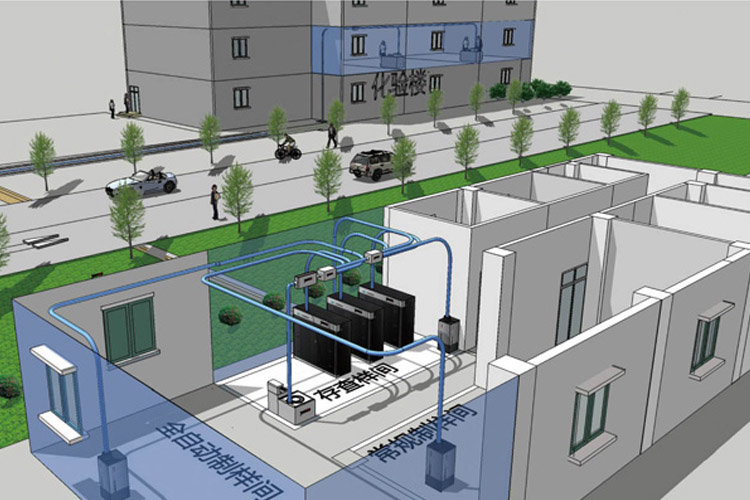

智能氣動存取樣系統分為智能存查樣柜子系統和氣動管道傳輸子系統兩大部分，統一在煤樣存儲系統管理軟件（中央管理機）調度下協調工作，實現用戶全自動存樣、半自動存樣、全自動取樣、半自動棄樣等多種功能需求，并統一由客戶燃料管控系統聯網管理。氣動管道傳輸系統由中央管理機、全自動工作站、半自動工作站、風機動力單元、轉換器、旁通管及傳輸管道組成，智能存查樣柜系統由可靈活擴展的智能存查樣柜組成。通過傳輸管道將相距數百米的存樣間、自動制樣間、人工制樣間、棄樣間和化驗室各設備聯接在一起，通過風機動力的吸氣和吹氣，使管道內形成正負空氣壓力差，在中央管理系統的控制下，實現煤樣瓶在各點的往返運動。從而實現煤樣在多點的全自動存樣、取樣和棄樣。
該系統是煤樣制化過程自動化、信息化、智能化系統的重要子系統，實現煤樣傳送、檢測存儲過程人樣分離，杜絕人為干擾因素。同時高效、智能、快捷的煤樣全自動氣動傳輸、智能存取模式，有效降低客戶運營成本、節約人力資源。同時大幅降低人員勞動強度，避免了人員的路途奔波，提高了工作效率，保證了煤樣的安全傳送。
系統特點
（1）人樣分離，盲存盲取
本系統將氣動傳輸、智能存儲集于一體，全程密閉管道連接，煤樣存入柜、取出柜均全自動氣動傳輸，充分滿足客戶“人樣分離，盲存盲取”的首要安全需求，有效杜絕人為干擾。每次存樣、取樣時間僅需30-60秒，高效快捷。化驗室與存樣間的距離越遠，存取效率越高，越節省人力，越能體現系統優勢。
（2）多點遠距存取，化驗樣直傳
系統集存儲、氣動傳輸于一體，實現多點遠距離存取，并支持“直傳”、“批量取樣”、“化驗回存”等特色功能，有別于“輸送帶存入、氣動管道取出”普通方式。
（3）存查樣柜容積率高、配置靈活、擴展度高
存查樣柜和存取樣工作站數量配置靈活，可隨客戶系統需求增加或減少存查樣柜的數量。對于分多期建設的電廠，可逐期增加存查樣柜的數量，對于煤樣檢測量少的電廠，可以只安裝1-3臺存查樣柜，不需一步投入到位，有效減少一次投入成本。
存查樣柜模塊化組裝，對房間高度和面積要求低，無需拆墻即可進入存樣間內組裝。
（4）室外管線全程不銹管，使用壽命長
室外使用不銹鋼管，使用壽命30年，維護性好，基本免維護，遠優于PVC；全程密封焊接，密封性遠優于PVC，無漏氣漏水風險；管道伸縮系數小，可有效避免因室外環境較惡劣（如溫差、雨水等）引起的熱脹冷縮導致的漏氣漏水。
（5）設備間對接柔性靈活，占用地面面積小
系統與自動制樣間、人工制樣間、存樣間、取樣間、化驗室的設備對接為柔性對接，無需存查樣間必須與自動制作樣相鄰，無需提前設計與其它系統的安裝布局；氣動傳輸管道在建筑體內采用沿墻面架空或吊頂鋪設，不占用地面面積，且可隨現場建筑條件柔性調整管道路徑走向；柜體安裝布局靈活，每臺存查樣柜都通過架空鋪設的傳輸管道柔性連接，既可以“I”字形單排布置，也可以“II”、 “III”背對背、面對面并排布置，還可以充分利用存樣間的轉角空間隨意放置。對房間高度低，只要高于柜體高度2.6m即可。靈活、柔性的安裝特點，適合舊電廠升級改造。
（6）支持人工存取樣、離線存儲數據自動同步更新
在滿足全自動存、取、棄樣功能同時，支持人工存取樣，若氣動傳輸系統出現故障，可人工打開存查樣柜，存入或取出煤樣瓶，系統上電恢復正常后，系統自動輪詢自檢設備故障期間存入或取出的煤樣瓶，并與管理系統同步更新數據。
（7）支持化驗直傳、化驗回存特色功能
系統支持上班期間全自動制樣機制出的6mm全水份樣、0.2mm化驗樣直接發送到化驗室的特色直傳模式功能，無需再經過存查樣柜，大幅提升送樣速度和使用效率。工作人員化驗取出煤樣，分樣后，可以再剩余煤樣重新回存到存查樣柜，無需人工送到存查樣間存放。
（8）系統維護方便、節能環保
每臺存查樣柜有獨立的控制系統和檢修門，可獨立檢修，互不影響。出現故障時可單獨開門檢修，檢修時系統會自動屏蔽該存查樣柜的存取接口，不影響其它存查樣柜的正常存取操作。整套系統功耗低，節能環保。
（9）支持脫網獨立運行、聯網信息化管理
積碩智能氣動存取樣系統功能強大的系統軟件，即可以在脫網狀態下獨立運行，也可以與燃料智能化集中管控系統聯網運行，豐富的數據通訊接口，為用戶提供存查樣數據統計、分析、查詢、用戶管理等多種業務操作功能，同時存儲傳輸數據實時同步，多點備份，充分保證數據存儲安全可靠。
（10）高度安全、性能可靠、運行噪聲低
相比于皮帶、鏈條等常規機械傳送方式，氣動傳輸管線鋪設簡單，可靠性高。成熟穩定的CAN工業現場總線通訊、RS232、TCP/IP通訊技術，保證系統通信的實時性和可靠性。集中控制、統一供電等成熟專有技術的大量應用，充分保障系統的功能、性能可靠和維護便捷。同時動力風機變頻控制技術應用，可保障煤樣瓶平順傳輸，運行噪聲低。
（11）技術優勢高、可實現超遠距離傳輸
氣動管道傳輸系統，工程施工管線布設靈活方便，可實現常規水平1000米、垂直50米的跨樓層傳輸，積碩科技還擁有超2000米的超遠距離傳輸技術，可根據客戶需要量身定制。相比于皮帶、鏈軌等傳統近距離輸送系統，具有無可比擬的技術優勢和施工成本優勢。同比傳送帶、電梯、軌道等其它傳輸方式，氣動管道傳輸擁有集成度高，工程安裝快捷，施工難度小、綜合成本低等諸多優勢。

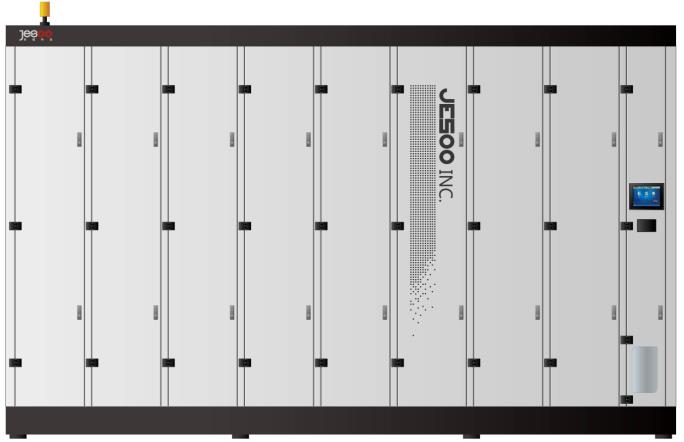

智能存查樣柜
用于集中存儲煤樣瓶，瓶容量可根據項目需要進行擴展?？梢宰詣訉⑵看嫒牒腿〕龅焦癯隹谖恢?，再經傳輸系統傳出或通過人工存取口存取煤樣。
-
大小瓶分區存儲，業內容積率最高。
-
5軸聯動機械手控制，氣動存取一體化
-
雙鎖開啟主門，再開側門人工存取樣。
-
實明新型專利號：201420669428.0
-
發明專利號：201410630774.2

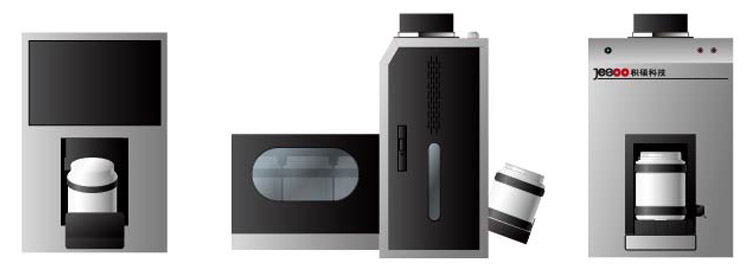

全自動存樣工作站
用于與全自動制樣機傳送帶對接，自動接收全自動制樣機傳來的煤樣瓶，將煤樣瓶經氣動傳輸管道傳送到存查樣柜內存儲或指定取樣工作站。
-
內置RFID讀寫芯片，煤樣類型自動識別
-
大小瓶自動識別，異物拒傳，瓶蓋未蓋拒傳，并自動剔除
-
具有緩沖排隊，可以排隊3個煤樣瓶
-
具有自動吹洗功能，可以自動將瓶體表面粉塵吹除
-
特有直傳模式功能

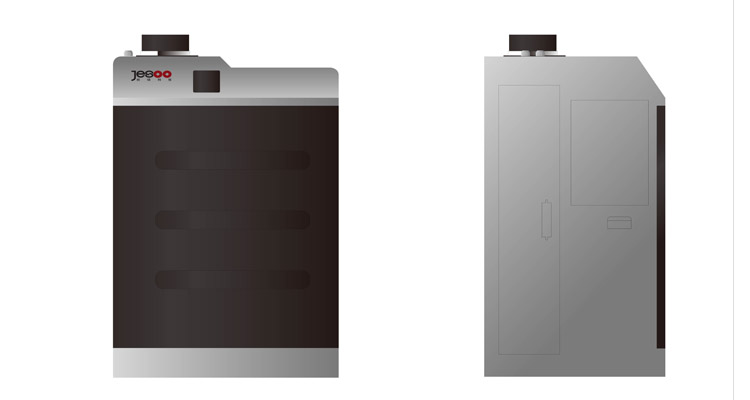

全自動?。墸庸ぷ髡?/strong>
自動接收來自存查樣柜或其它站發來的煤樣瓶，將煤樣瓶自動推送到柜下部暫存區內，可以連續接收暫存最多21個煤樣瓶。工作站配有電子鎖，工作人員需通過刷卡開啟柜門后，方可取出煤樣瓶。
-
全自動接收煤樣瓶、自動排列暫存，大小瓶通存。
-
刷卡開門，內置RFID刷卡模塊和電子鎖，經刷卡授權后方可開啟柜門。
-
專利技術產品

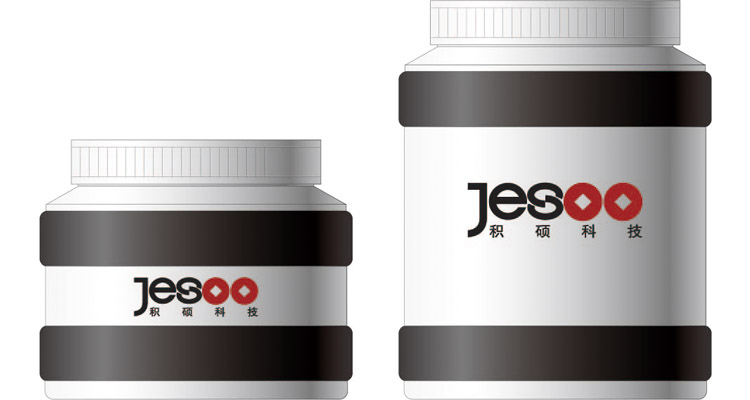

煤樣瓶
用于儲存6mm、3mm、0.2mm等不同煤樣，并作為傳輸載體，實現在管道內的氣動傳輸。適應自動制樣機自動裝樣和人工制樣裝樣。
-
通過性好：瓶體直徑大，瓶身短，管內通過性好。
-
密封性好：蓋子有內襯，可防止煤樣存放時水份揮發。
-
噪聲低：密封圈與管道內壁接觸間隙小，氣密性好，傳輸噪聲低。
-
壽命長：密封圈寬且厚實，耐磨性好，寬度：25mm,厚度2.5mm。
-
RFID：置于瓶底，可重復使用。
專用傳輸管道
傳輸管道是煤樣瓶移動的通道，在管道系統中是連接工作站、方向轉換器、動力風機的路徑，形成一個傳輸通道。傳輸管道采用外徑為160 mm的U-PVC管，可架設于空中（天棚）或埋在地下，根據實際情況，還需要保護管道（鋼管或PVC管），把傳輸管道和通訊控制電纜套在里面，起到機械保護的作用。
-
采用特殊材料，確保氣密性和耐用性
-
可根據需要安裝套管進行機械保護

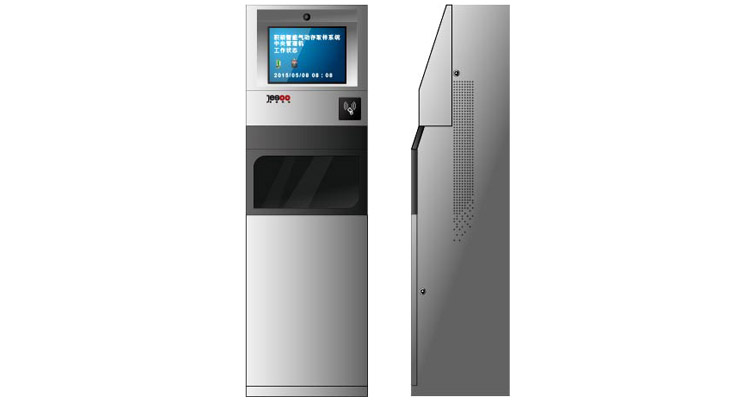

智能中央控制機
為煤樣存儲及氣動傳輸系統核心設備，是系統管理軟件安裝載體，內置工業級計算機?？刂普麄€系統業務功能運行。并向下與傳輸控制器TCU進行交互，實現系統傳輸存儲控制功能。向上與燃料智能化管理系統進行網絡聯接，實現與服務器數據同步。
內置鑰匙管理機，管理系統存查樣柜電子和機械鎖鑰匙。
內置硬盤錄像機，為系統提供監控錄像存儲管理。
一體化設計，將系統中央管制機、
監控硬盤錄像機合為一體
觸屏設計，為系統提供良好的人機交互界面
-
接口豐富，提供RFID刷卡、網絡、CAN通訊、
-
視頻錄像等豐富接口

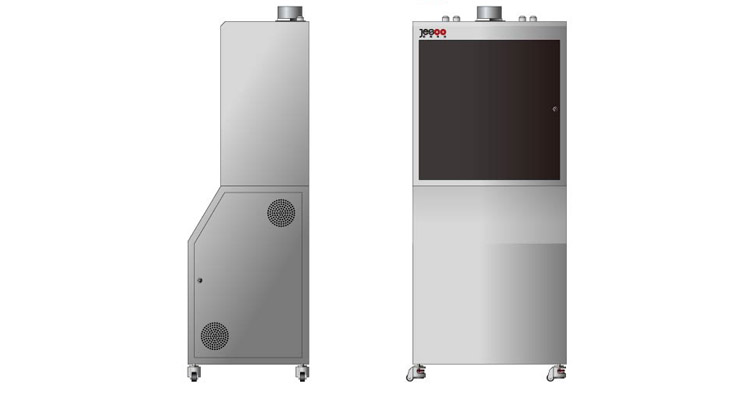

風機動力單元
是氣動管道傳輸系統的動力來源。通過系統主控柜控制渦輪風機的啟動和停止，內置風向換向器，實現傳輸管道內風向的切換（吸氣和吹氣）使管道內形成正負空氣壓力差，實現傳輸瓶的氣動傳輸。
-
雙向吹吸風，為傳輸系統提供空氣動力。
-
變頻調速技術，保障煤樣瓶傳輸中不受沖擊。有效提高傳輸穩定性，且節能降噪。
-
自動溫控降溫技術，機內溫度超過40度，自動啟動降溫風扇。
-
專利技術產品，專利號：ZL2012 2 0039650.3和 ZL2011 2 0519079.0

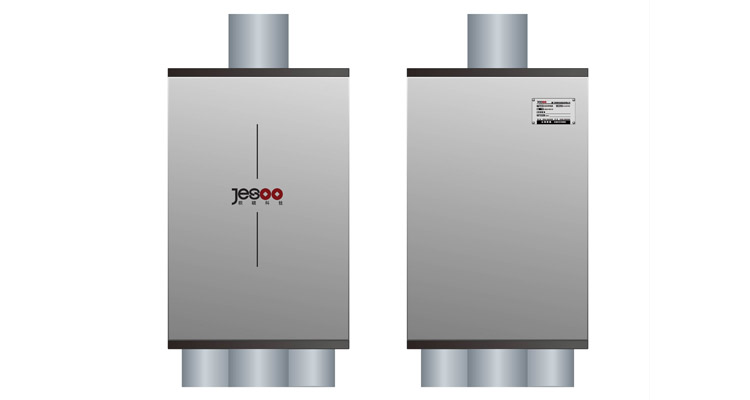

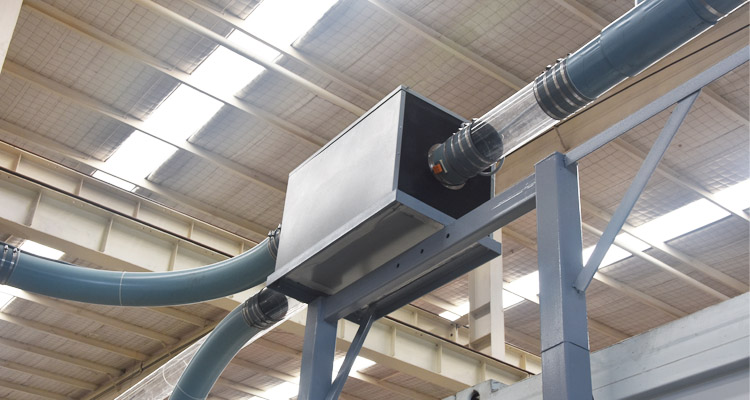

四向轉換器
轉換器像鐵路道岔一樣，受中央管理系統控制，自動為傳輸選擇正確的路徑。優良的結構設計、獨特的密封設計、精細的加工，轉換器有著很好穩定性和密封性，避免管道系統的氣壓泄漏。
-
四向轉換技術，業內獨創，一個轉換器可接3-4個工作站，有效節省設備數量。
-
齒輪轉動技術，業內特有，工作穩定可靠，不受環境溫度變化影響。
-
獨有密封技術，氣密性好。
-
自動溫控加熱技術，保證轉換器工作穩定性和氣密性。（溫度低于0度地區應用）
-
專利技術產品，專利號ZL 2013 2 0231227.8
